레노버 M720q Tiny 미니 PC 세팅·사용기







미니PC는 제조사가 처음부터 끝까지 마음대로 만드는 물건이다 보니 저마다의 재미가 있다.



그 중에서도 레노버의 미니 PC는 특별한 점이 있는데, 바로 PCIe 슬롯이 있다는 점이다.



바로 이 점 때문에 레노버 미니PC중 구형이면서도 너무 구형은 아니고 또 많이 풀려서 저렴한 M720q를 하나 중고로 가져왔다.











외관은 아주 깔끔하다. ThinkCentre 브랜딩 답게 빨간색으로 포인트를 준 것이 특징.



M720q는 인텔 8/9세대 프로세서에 해당하는 시점의 제품이다. 상당히 오래되었지만 아직 충분히 현역이라고 할 수 있다.



구매한 사양은 i5-8500T / 8GB / 256GB.







전원을 켜 보면 전원 버튼에는 녹색 LED가, ThinkCentre 로고에는 적색 LED가 들어온다. 크기가 정말 작고 낮다.









후면의 나사를 하나 풀고 전면 베젤과 상판을 앞쪽으로 슬라이드하면 내부를 확인할 수 있다.

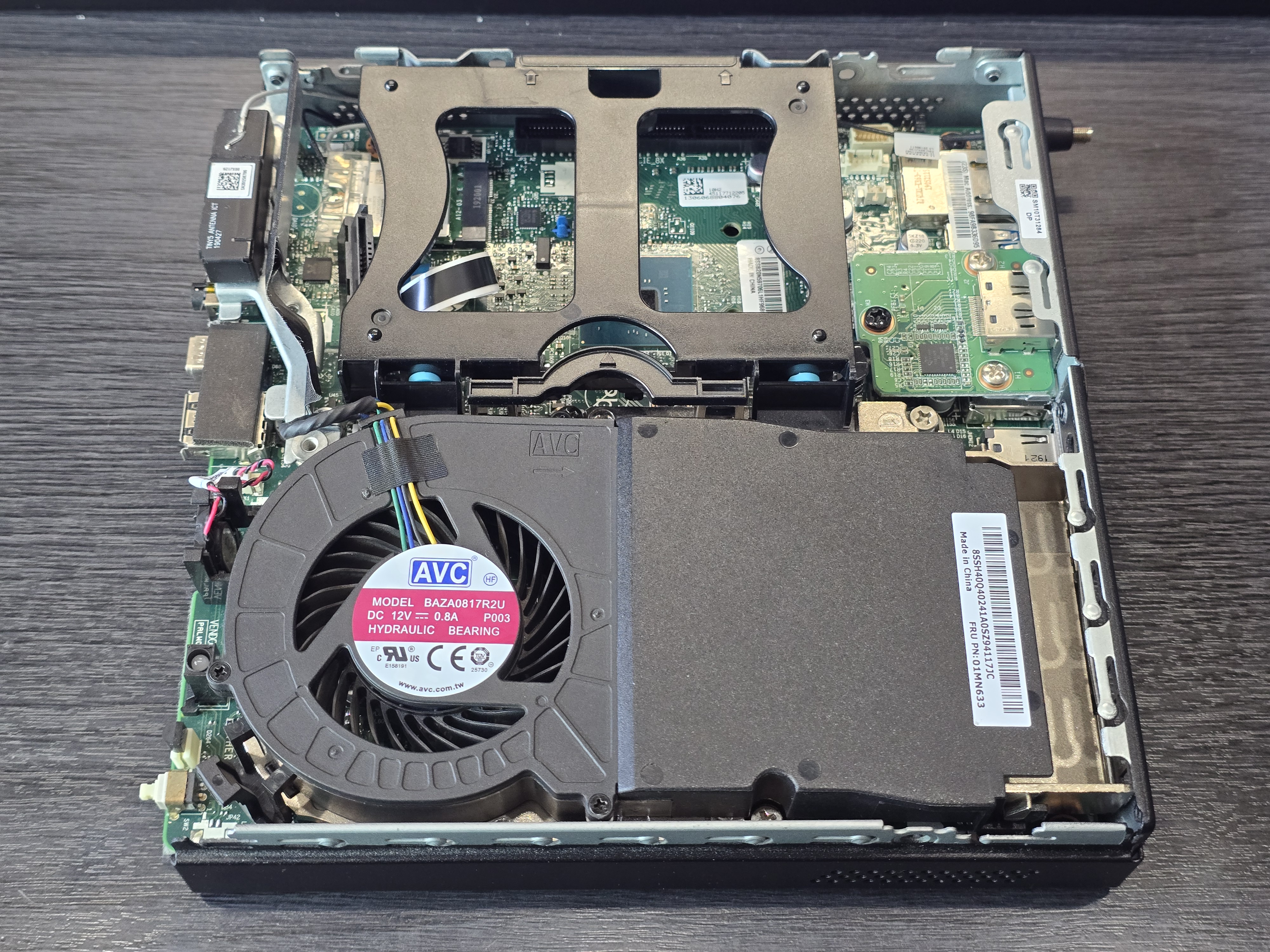

CPU와 그 방열판을 옆에서 식히는 블로워 팬이 있고, 반대편에는 2.5" SATA 드라이브를 장착할 수 있는 케이지가 보인다.

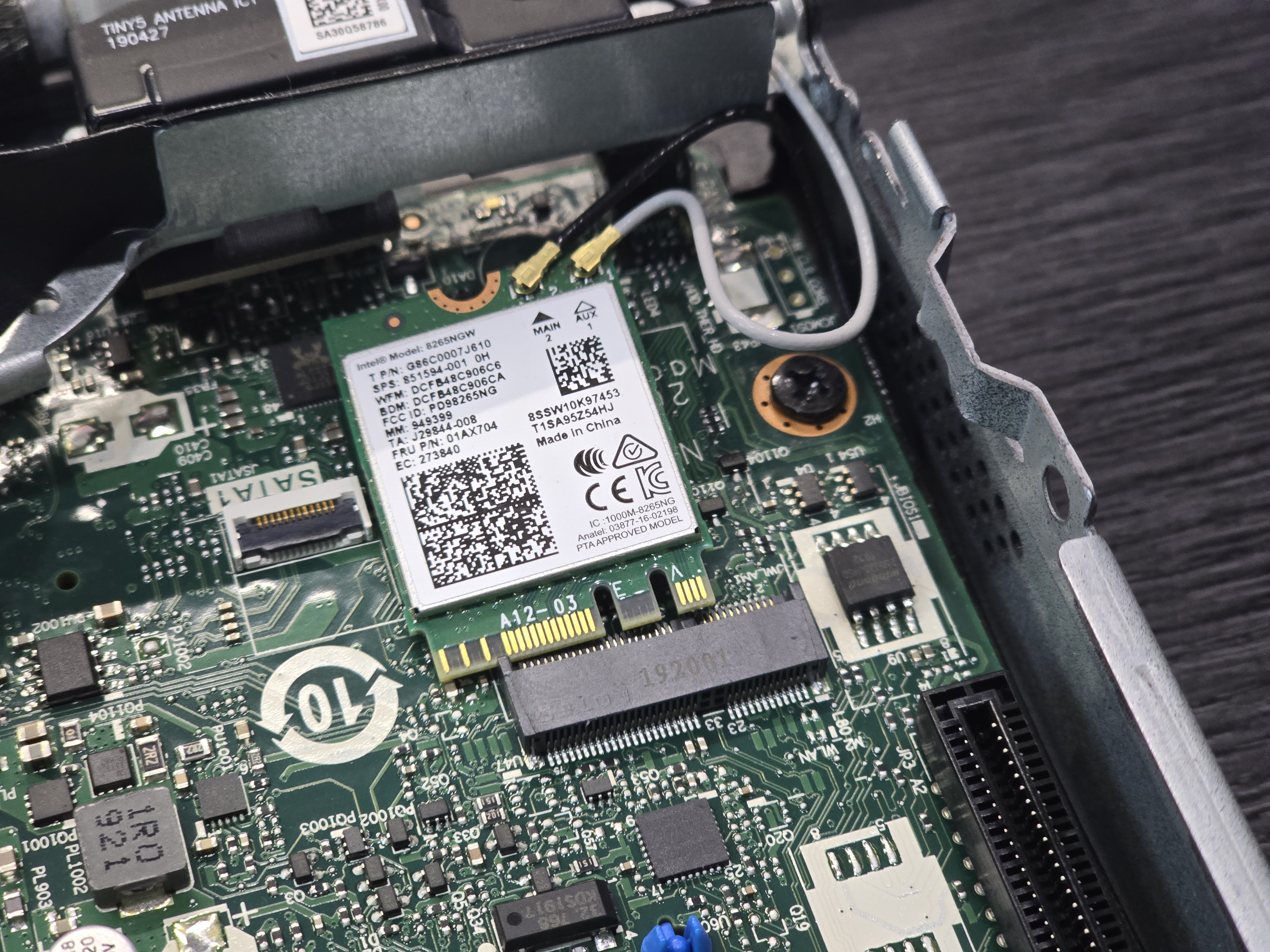

A+E key 2230 M.2 슬롯에는 인텔 8265NGW 무선 랜 카드가 달려 있다.





그래서 PCIe 슬롯은 대체 어디에 있는 걸까?

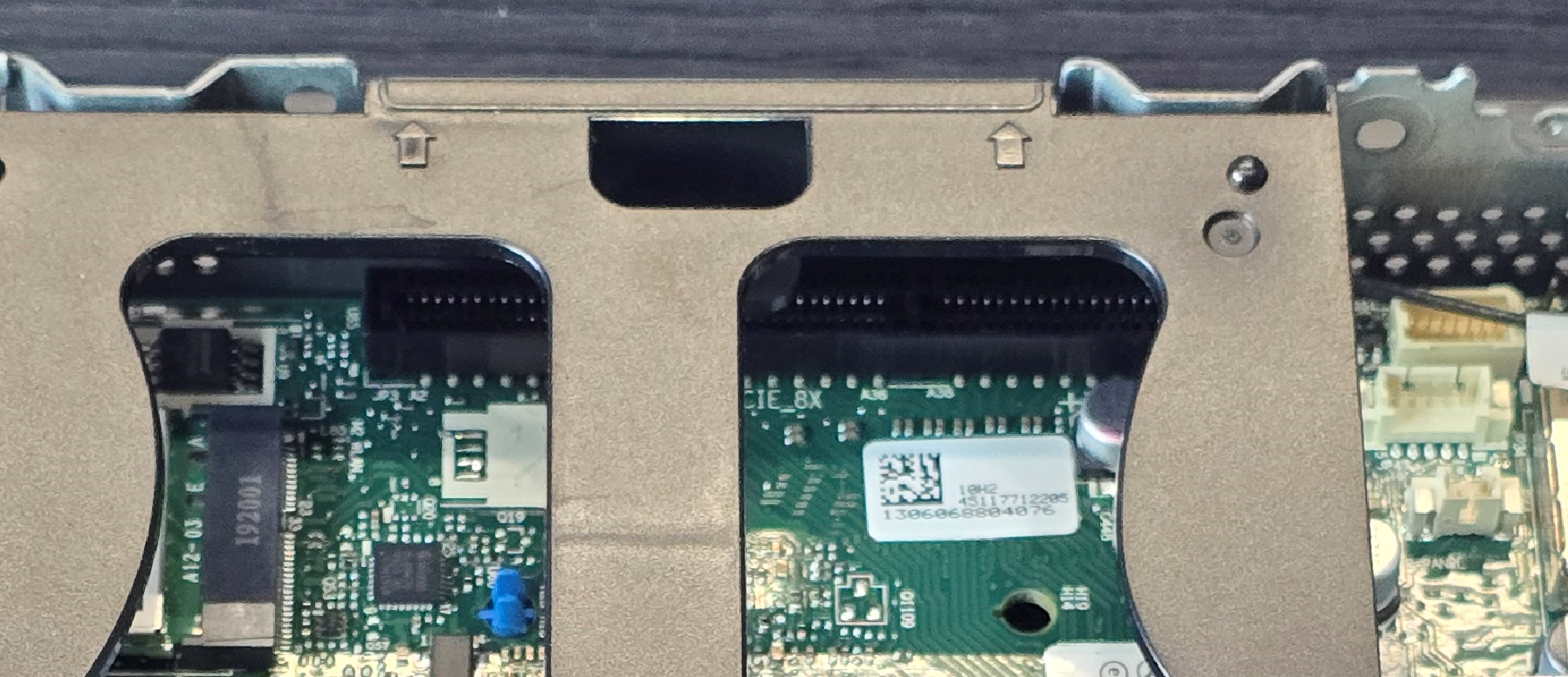

바로 이 부분 케이지 아래 보이는 검은 슬롯이 PCIe 슬롯이다.

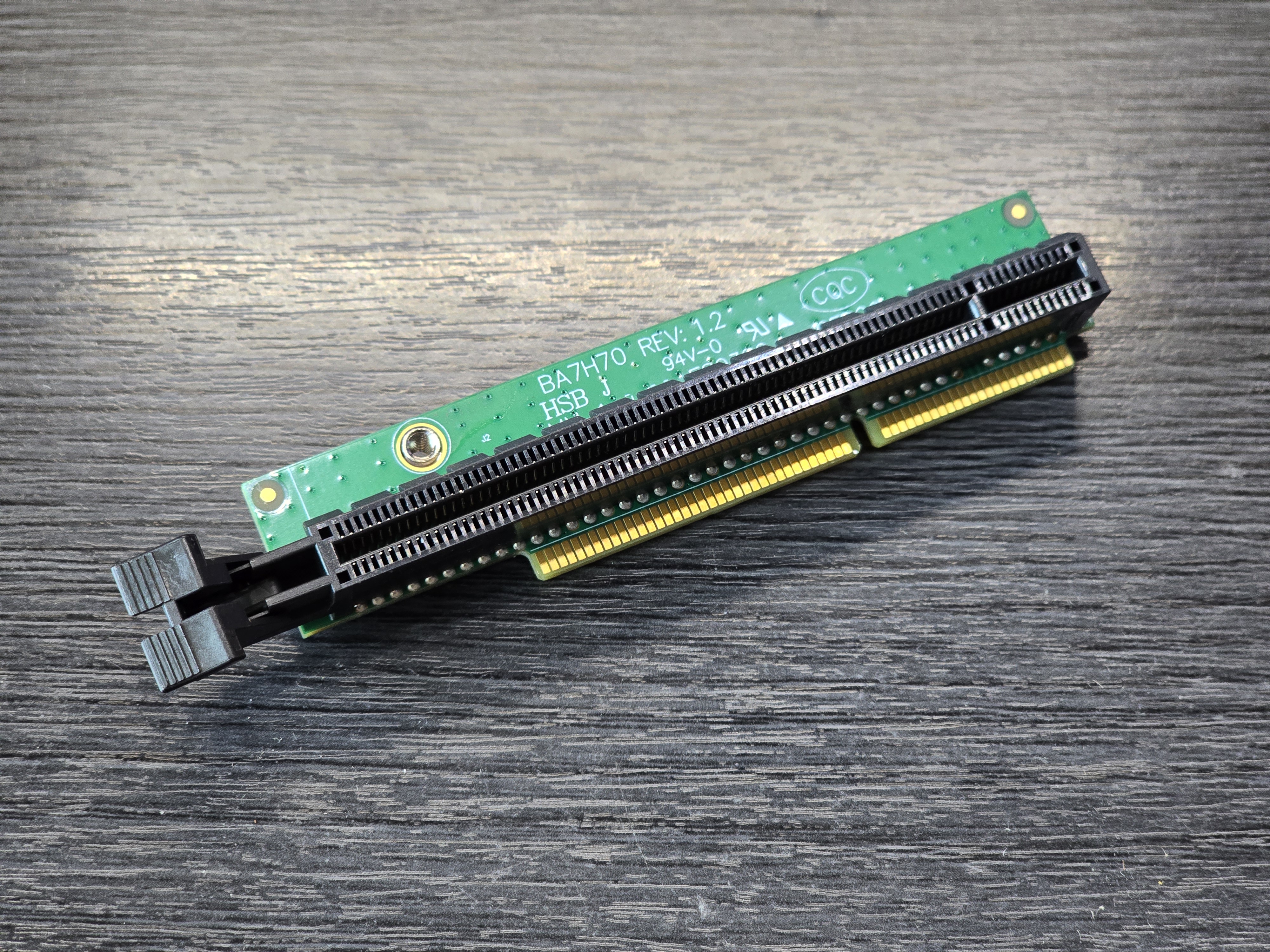

저 부분에 이렇게 변환 기판을 꽂아주면 일반적인 PCIe 카드를 장착할 수 있게 된다. 변환기판은 알리익스프레스에서 만 원 정도에 구매할 수 있다.

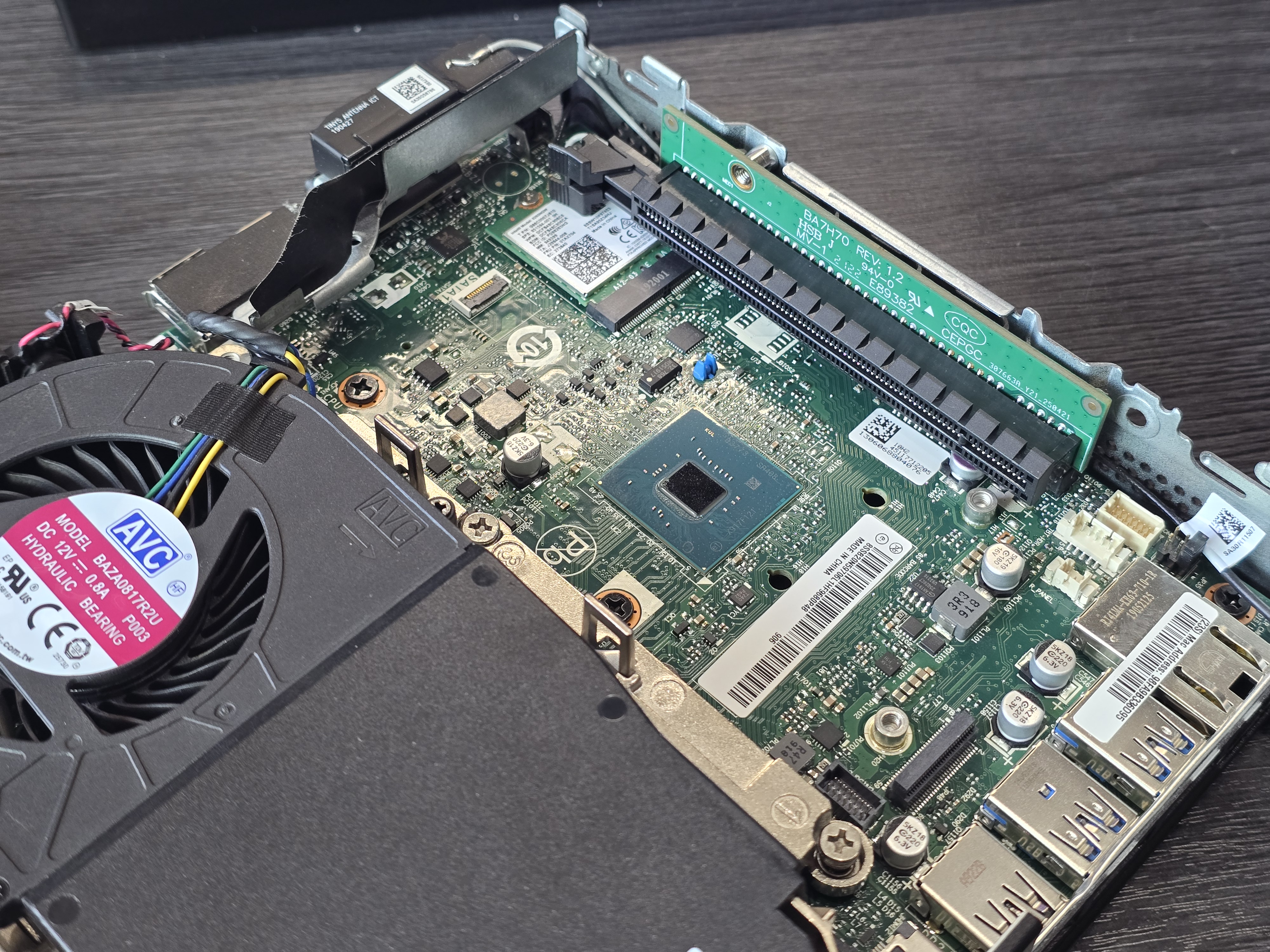

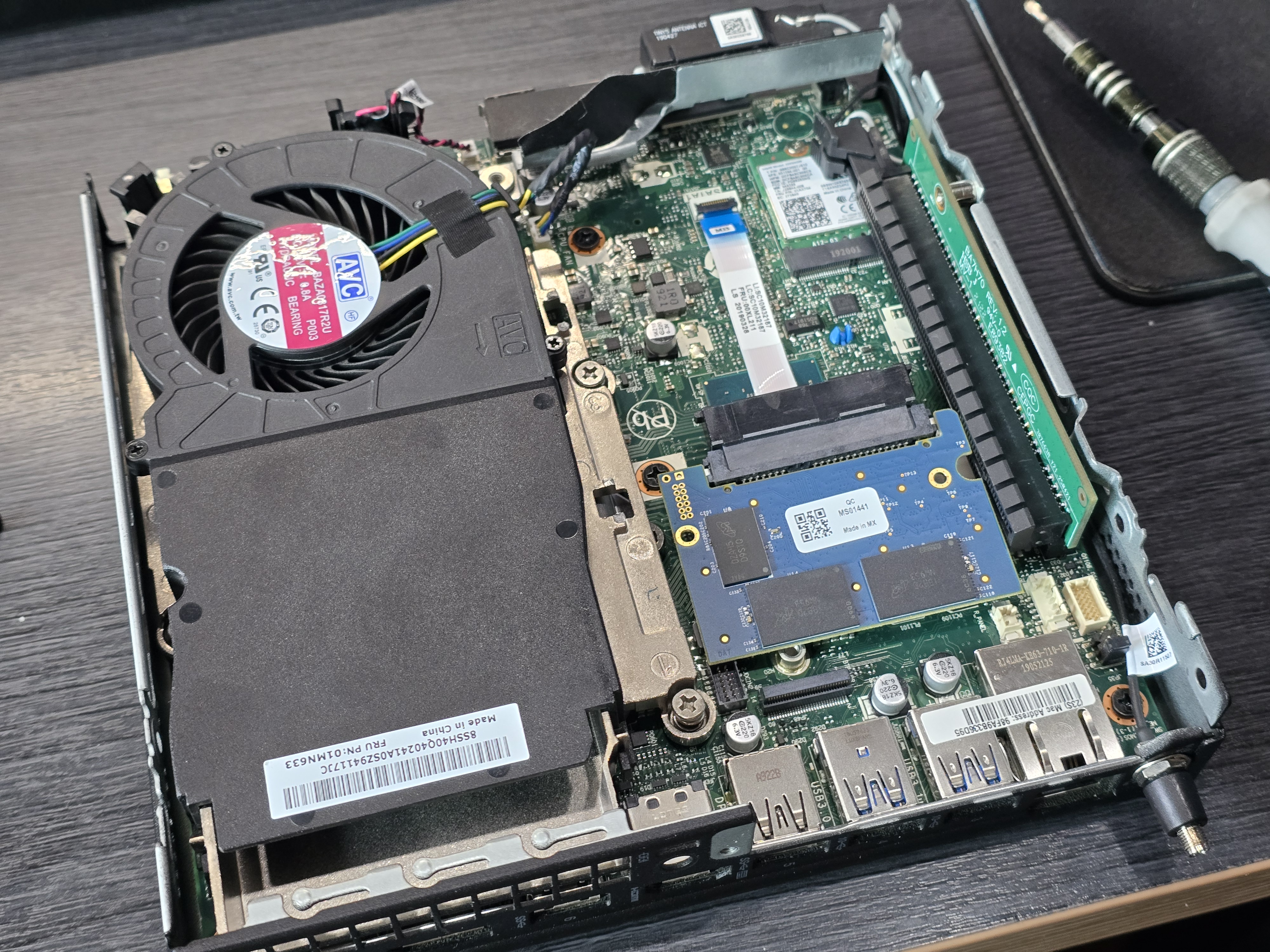

드라이브 케이지를 제거하고 PCIe 변환기판을 슬롯에 꽂은 뒤 나사로 고정한다.





LP 규격의 PCIe 확장카드를 장착할 수 있으며, 보통 NIC나 LP 1슬롯 그래픽카드를 많이들 꽂아서 쓴다.



하지만 나는 U.2 SSD를 장착하는 것이 목적이다.



그래서 U.2 PCIe 변환 카드를 꽂아봤는데...







LP 규격보다 아주 미묘하게 더 커서 방열판 구조물에 걸렸다.









이대로 포기해야 하나 고심하던 중 자세히 보니 걸리는 부분은 2.5" 드라이브 케이지의 고정 역할을 하는 걸림쇠인 것 같아 저 부분만 어떻게 할 수 없나 하는 생각이 들었다.

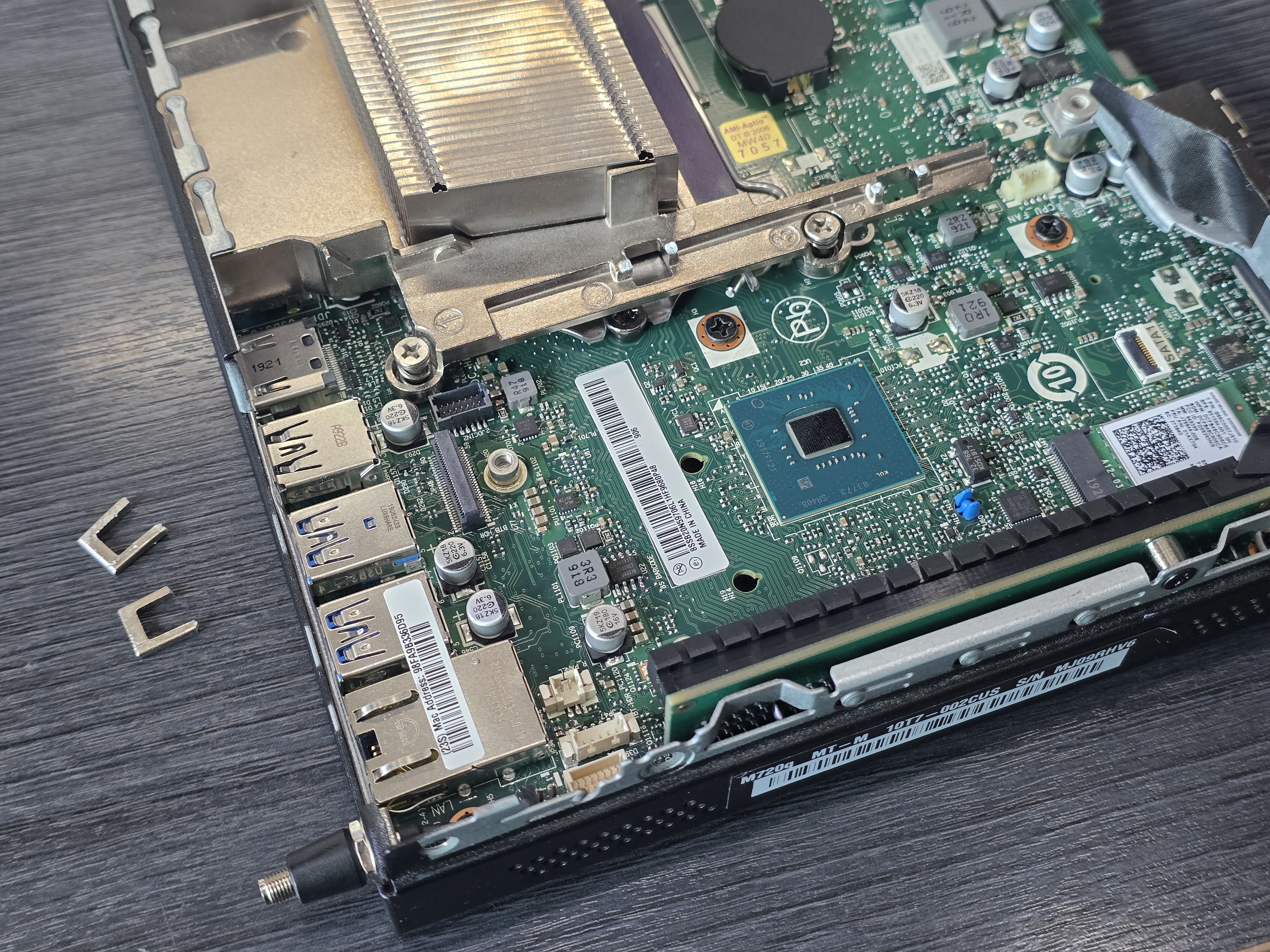

그래서... 부쉈다.

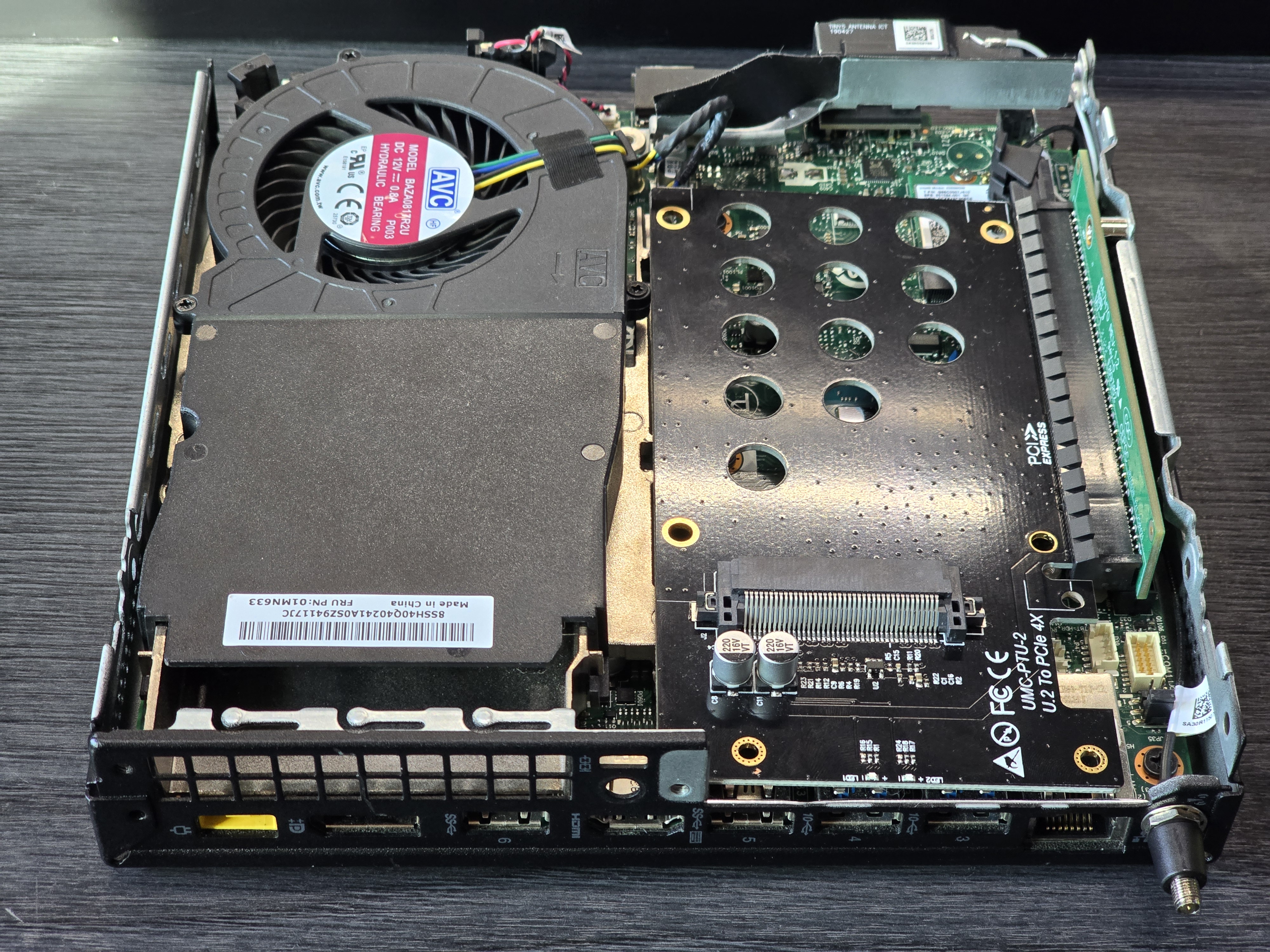

아무튼 잘 들어간다. 일단은...

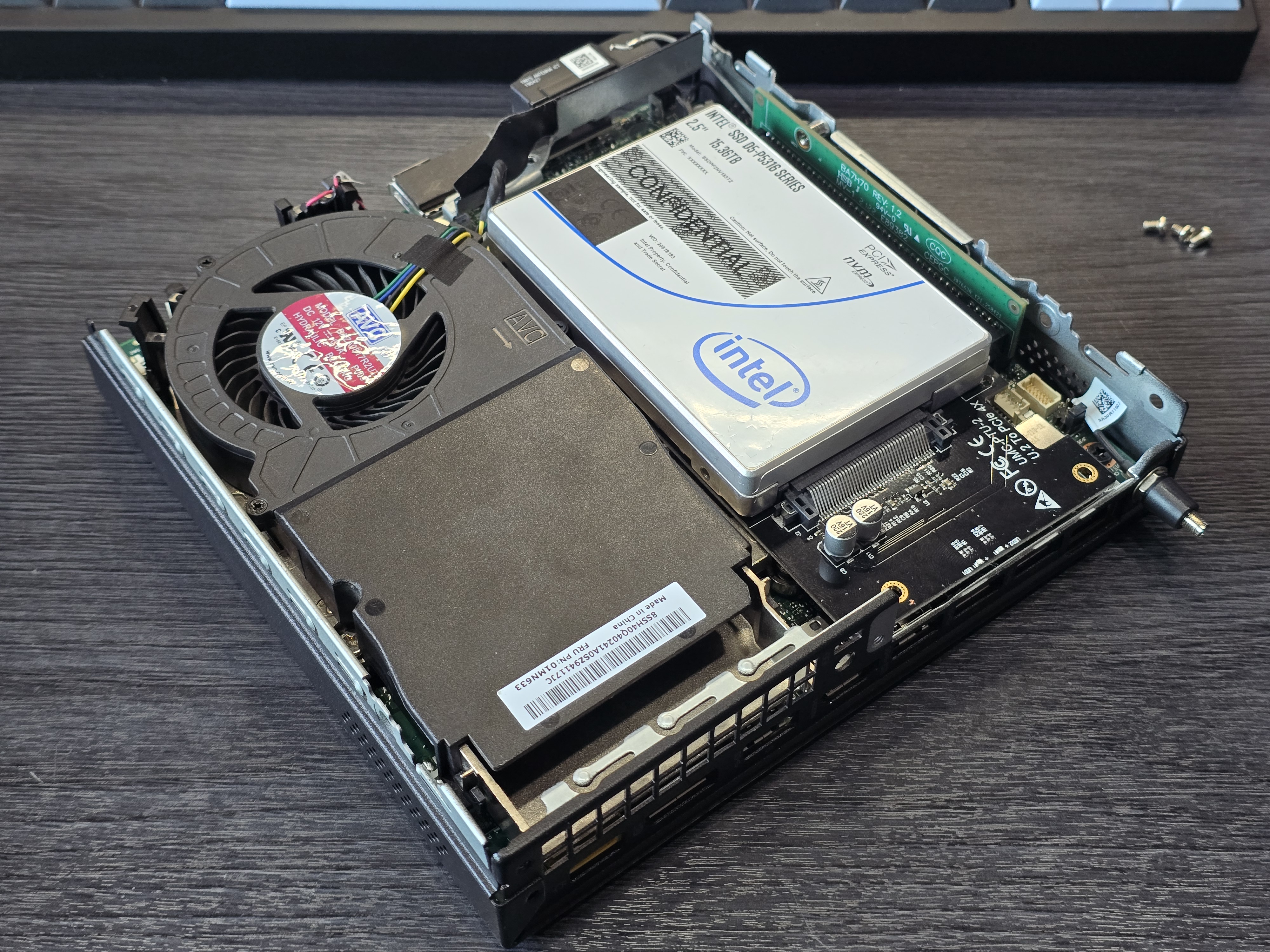

SSD를 꽂았다. U.2 SSD를 장착할 수 있는 최소 크기 본체를 찾아 보니 이 지경까지 왔다.

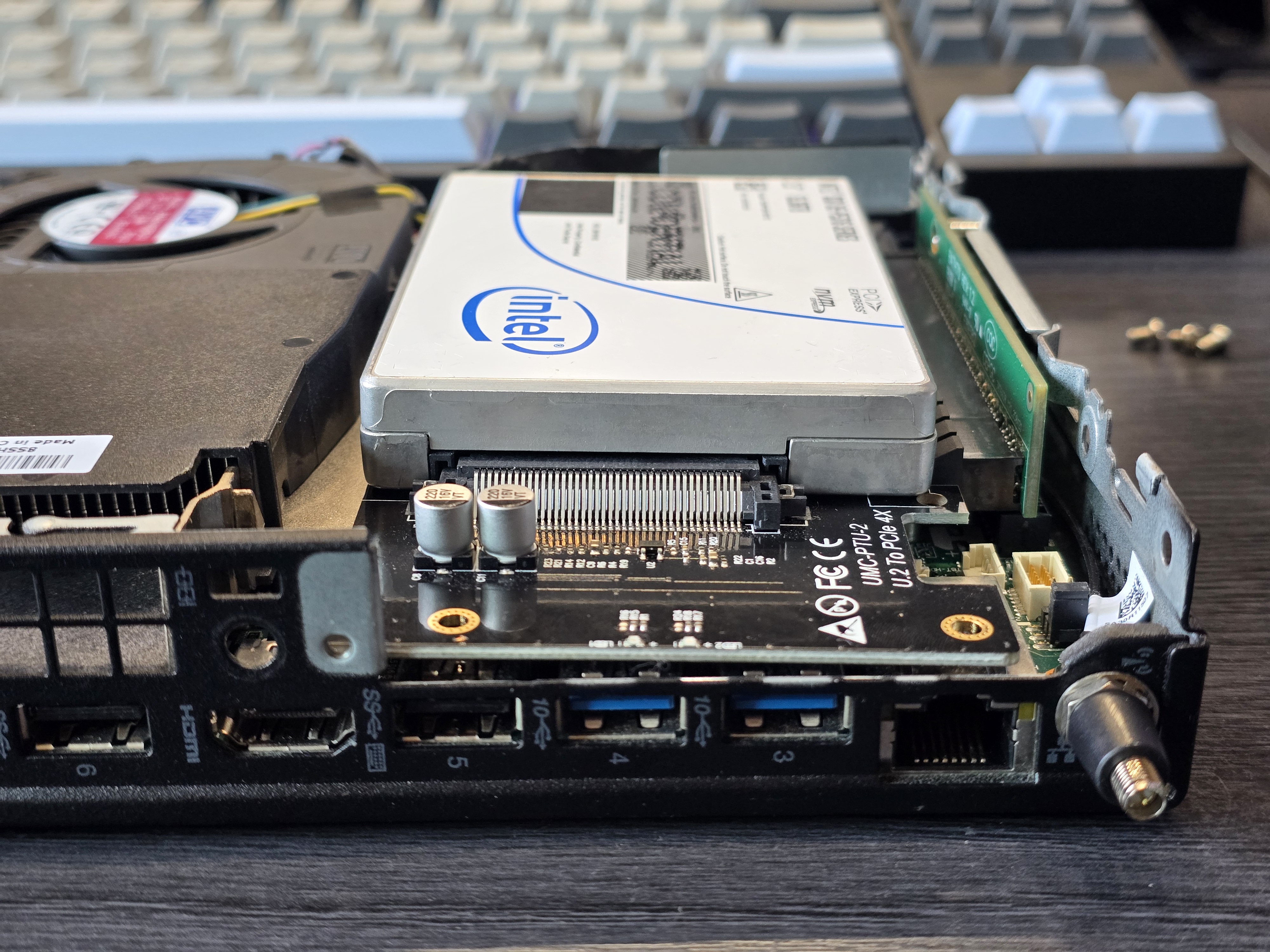

약간 기울어진 것 같지만 아슬아슬하게? 세이프

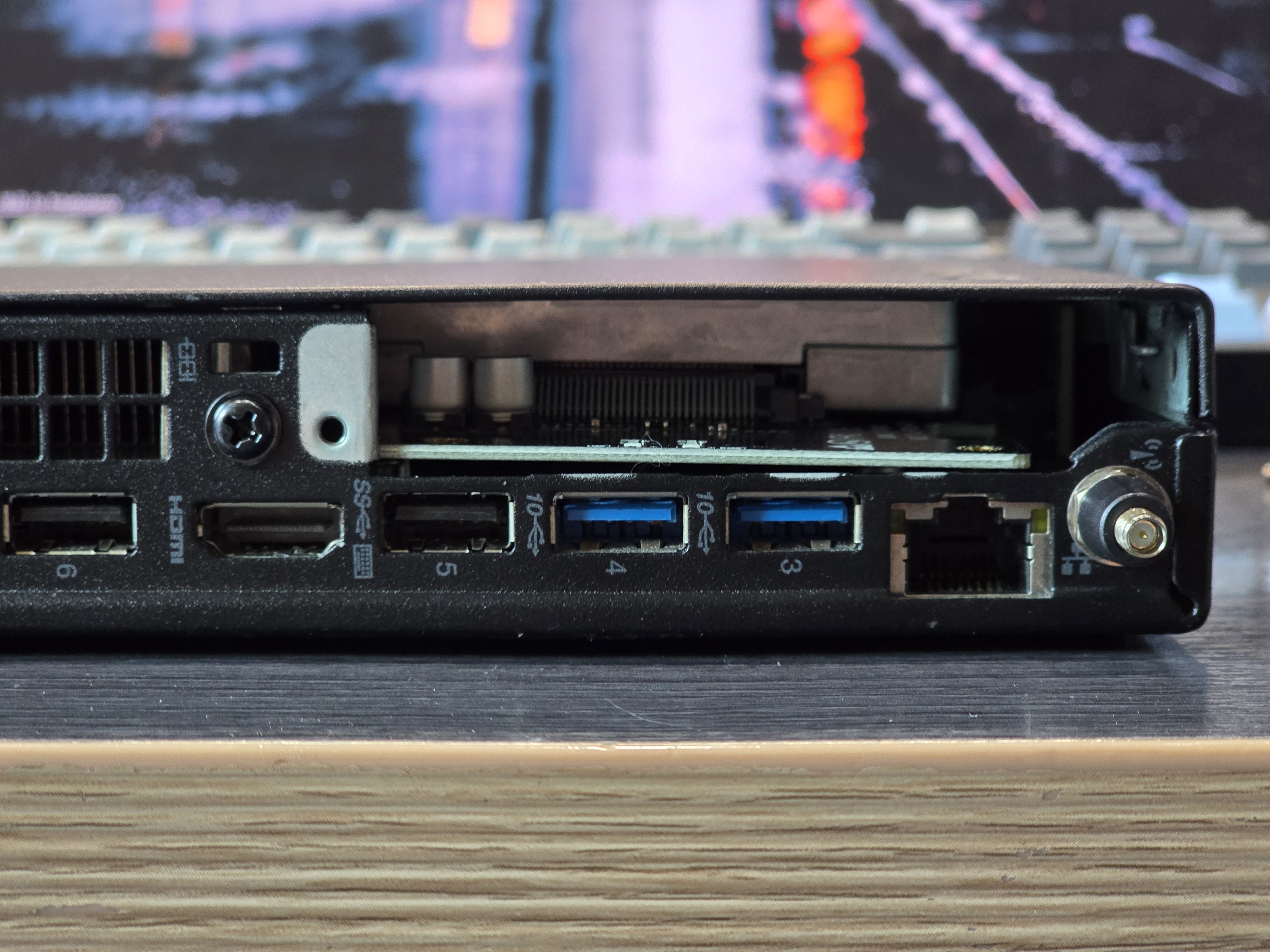

뚜껑도 잘 닫힌다.

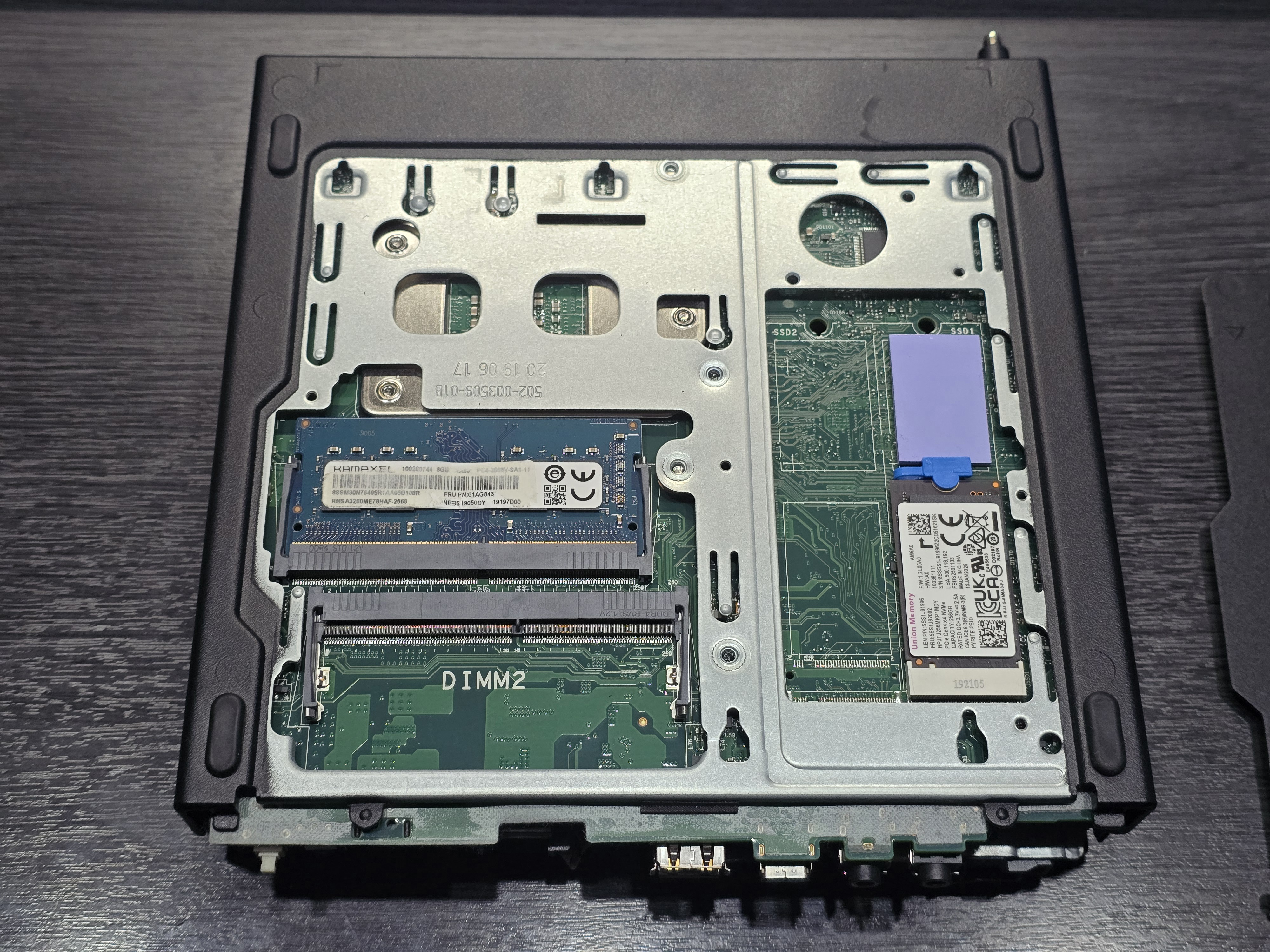

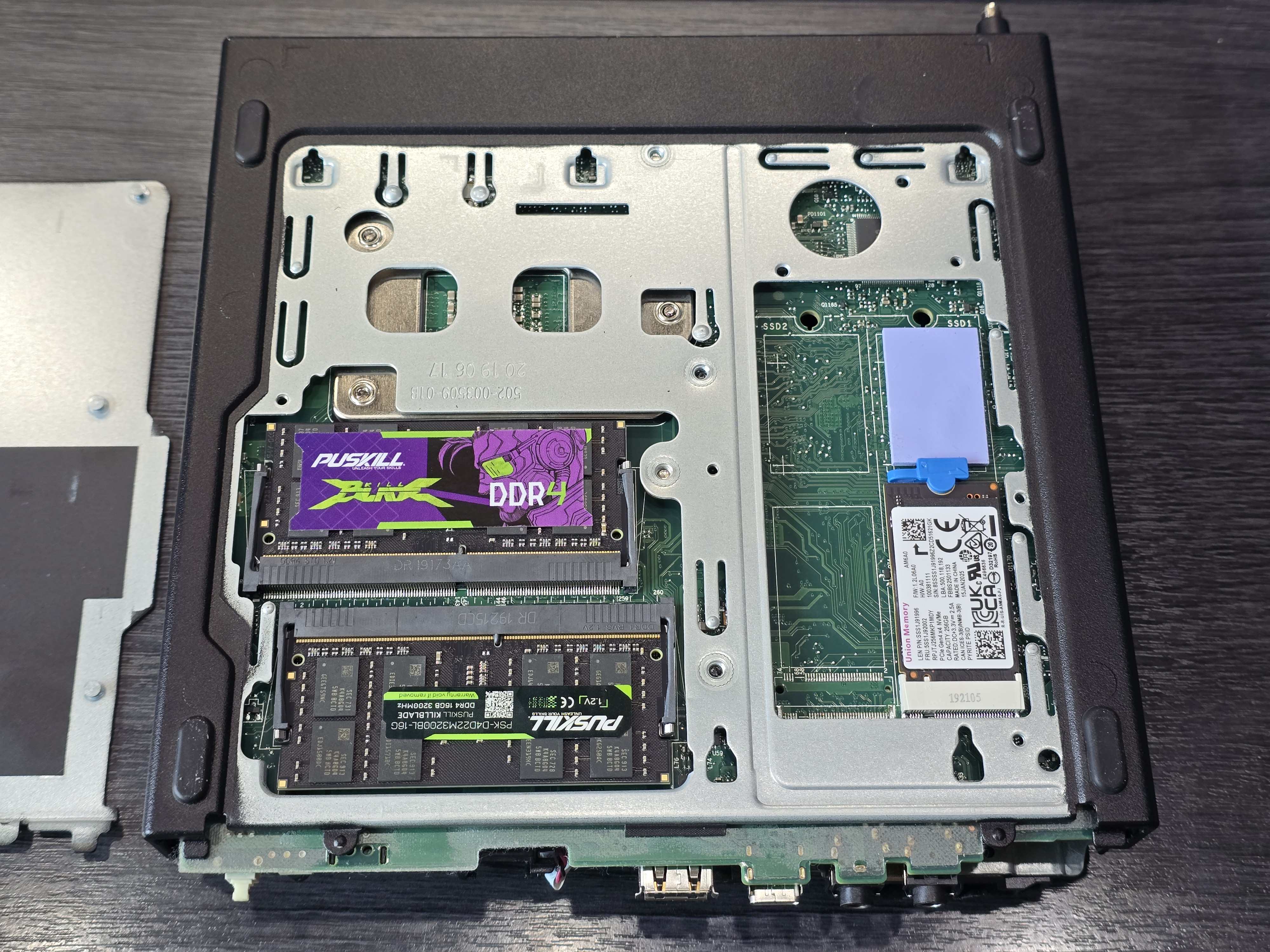

하판을 열면 M.2 NVMe SSD 슬롯 한 개와 DDR4 SODIMM 슬롯 두 개가 있다. SSD 슬롯 옆의 흔적기관은 M.2 SATA로 이용할 수 있는 트레이스인데, 상위 라인에서는 붙어있지만 M720q에서는 빠져 있다. M.2 SATA 자체를 쓸 일이 없으니 크게 아쉽진 않을 걸로.

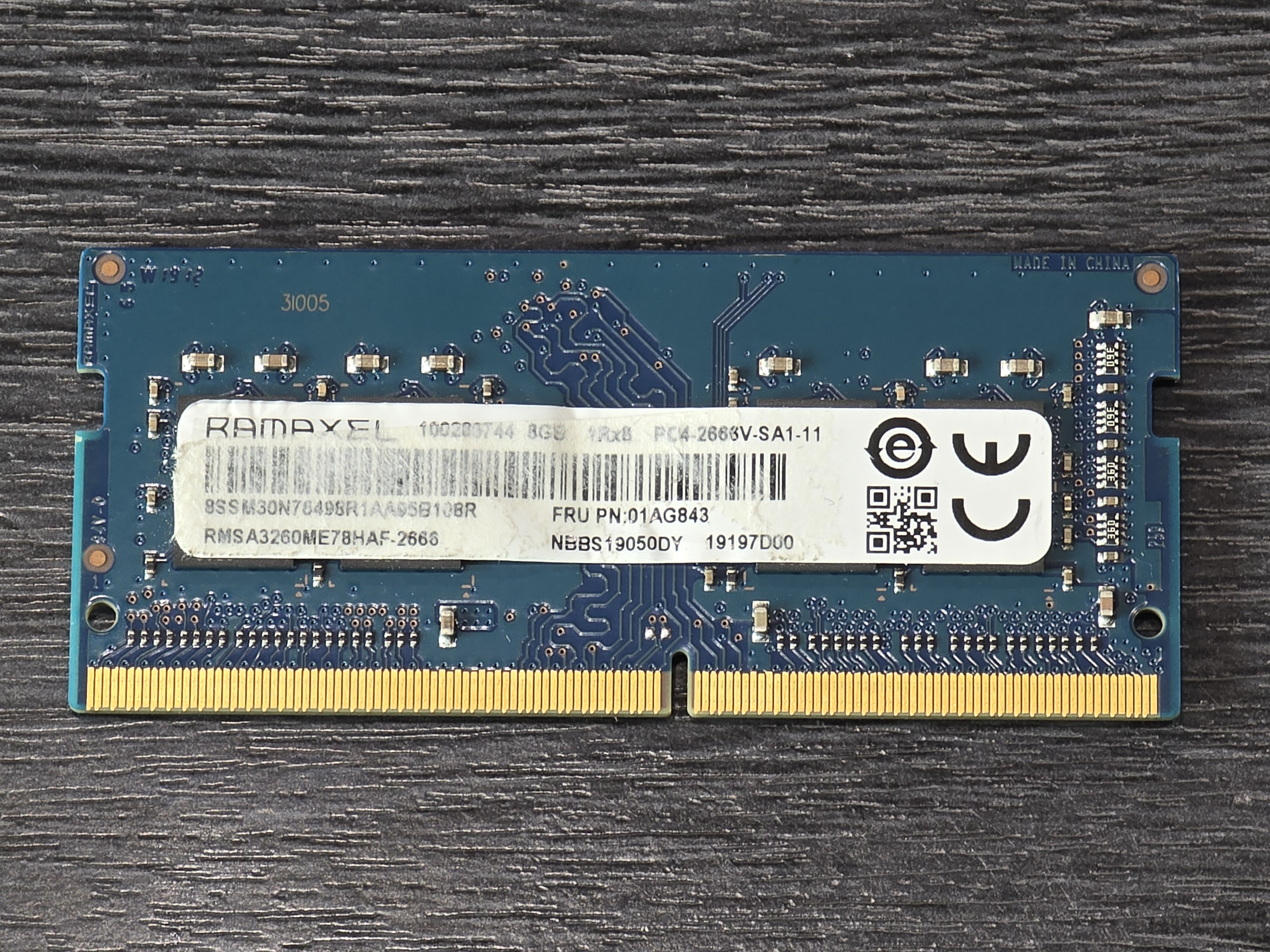

기본 램도 RAMAXEL 8GB로 레노버에서 많이 쓰는 OEM 브랜드이다.







SSD는 부팅용으로만 쓸 거라 유니온메모리 256GB로 놔두고, 램은 알리에서 산 Puskill 16GB x 2 구성으로 바꾸었다.

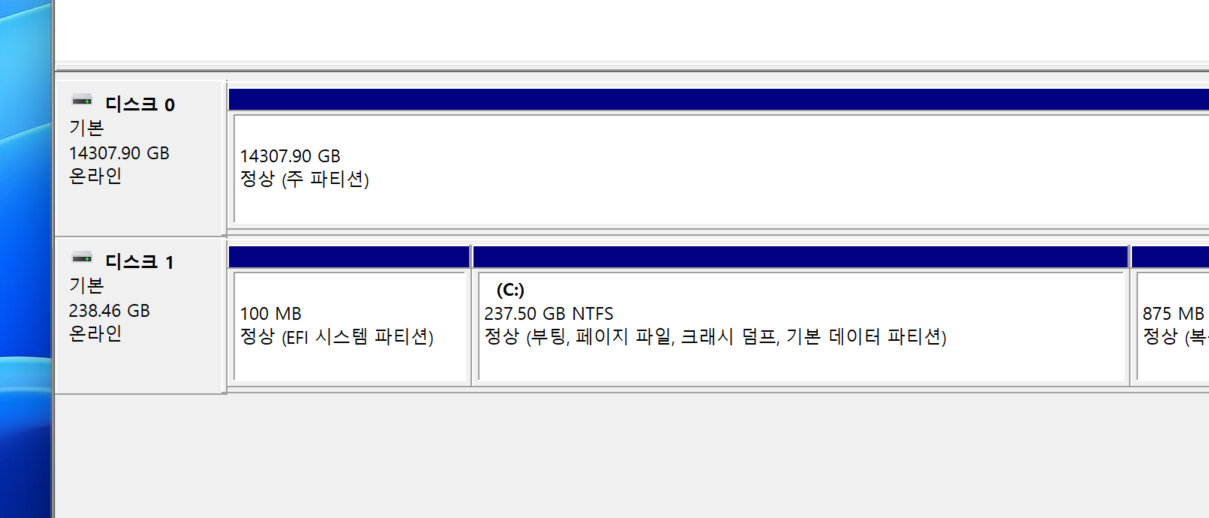

이 상태로 먼저 부팅해보면 기본 SSD와 PCIe 슬롯에 장착한 U.2 SSD가 모두 잘 인식된 것을 확인할 수 있다.









여기에 굳이 더 SSD를 추가하자면, 2.5 드라이브용 SATA 리본 케이블을 이용해 2.5" SSD를 케이스를 벗겨서 PCIe 카드 아래에 깔아두면 더 추가할 수는 있을 것 같다. 캡톤 테이프 같은걸 발라두는게 안전하겠고, 발열이 걱정이라 실제로 부팅까지 시도해보지는 않았다.





Debian을 설치하여 SSD NAS로 활용하고 있다.

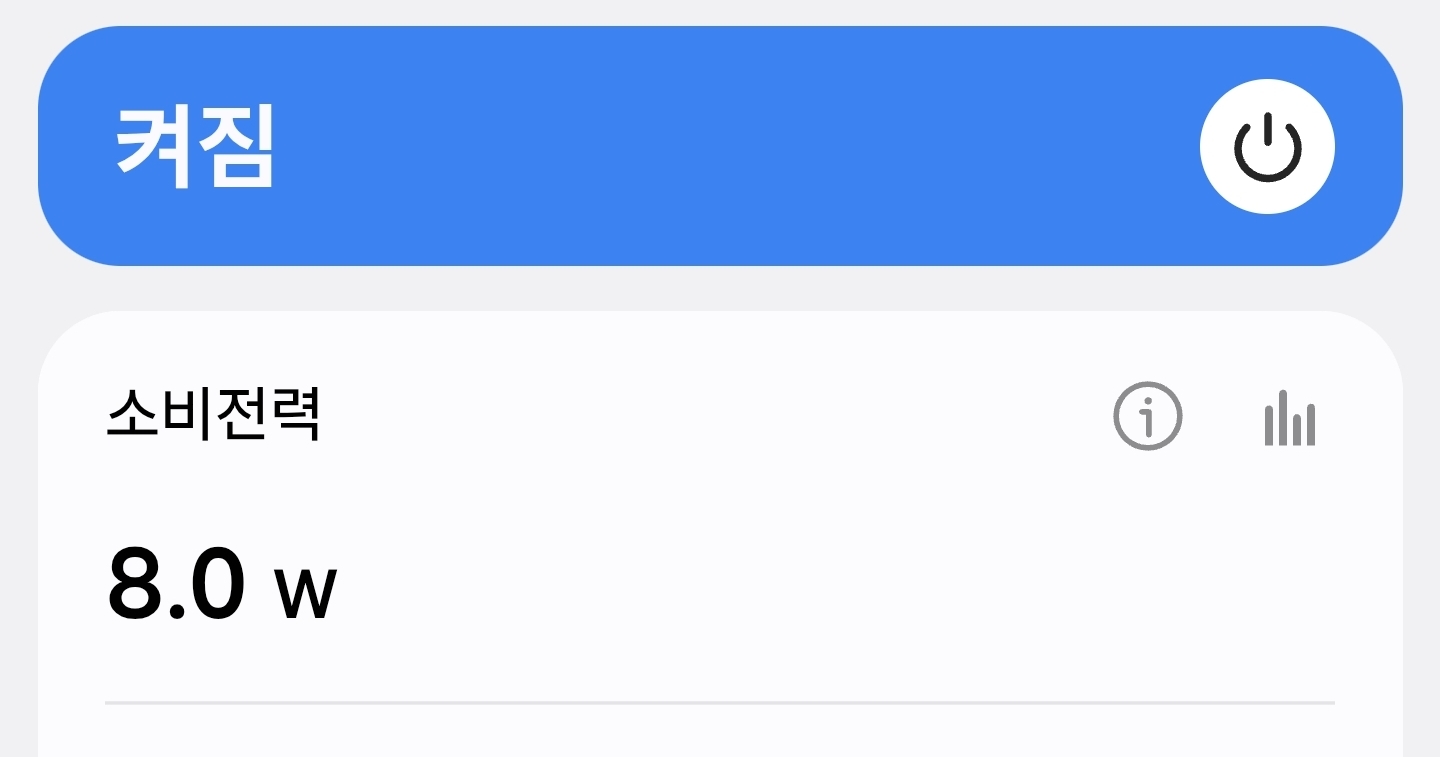

역시 인텔답게 Idle 전력이 아주 낮은 편이다. NAS로 쓰기에 아주 적절하다.

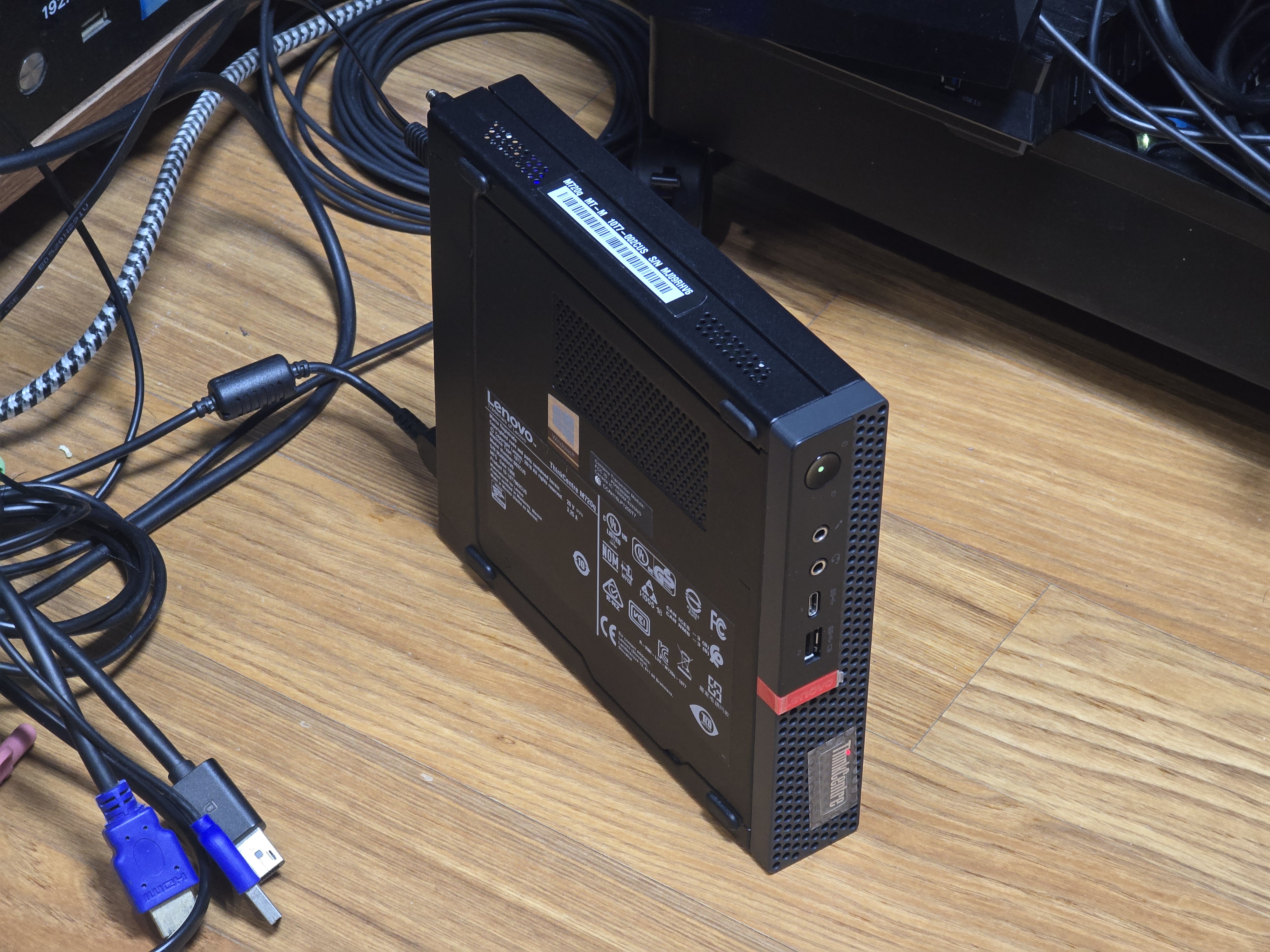

기존의 HDD NAS 위에 자리를 잡았다. 24시간 켜 둬도 아무 소음이 없으면서도 충분히 고용량이라 아주 좋다.



끝
