키보드 기판 WS2812 5050 RGB LED 교체하기







 어느 날, 오리온 V2.5를 쓰다가 문득 보니 LED 색이 이상했다. 가운데 한 개만 자꾸 엉뚱한 색이 나오길래 소프트웨어가 꼬였나 싶었는데, 단색 모드로 바꿔서 자세히 살펴보니 청색광이 안 나온다.

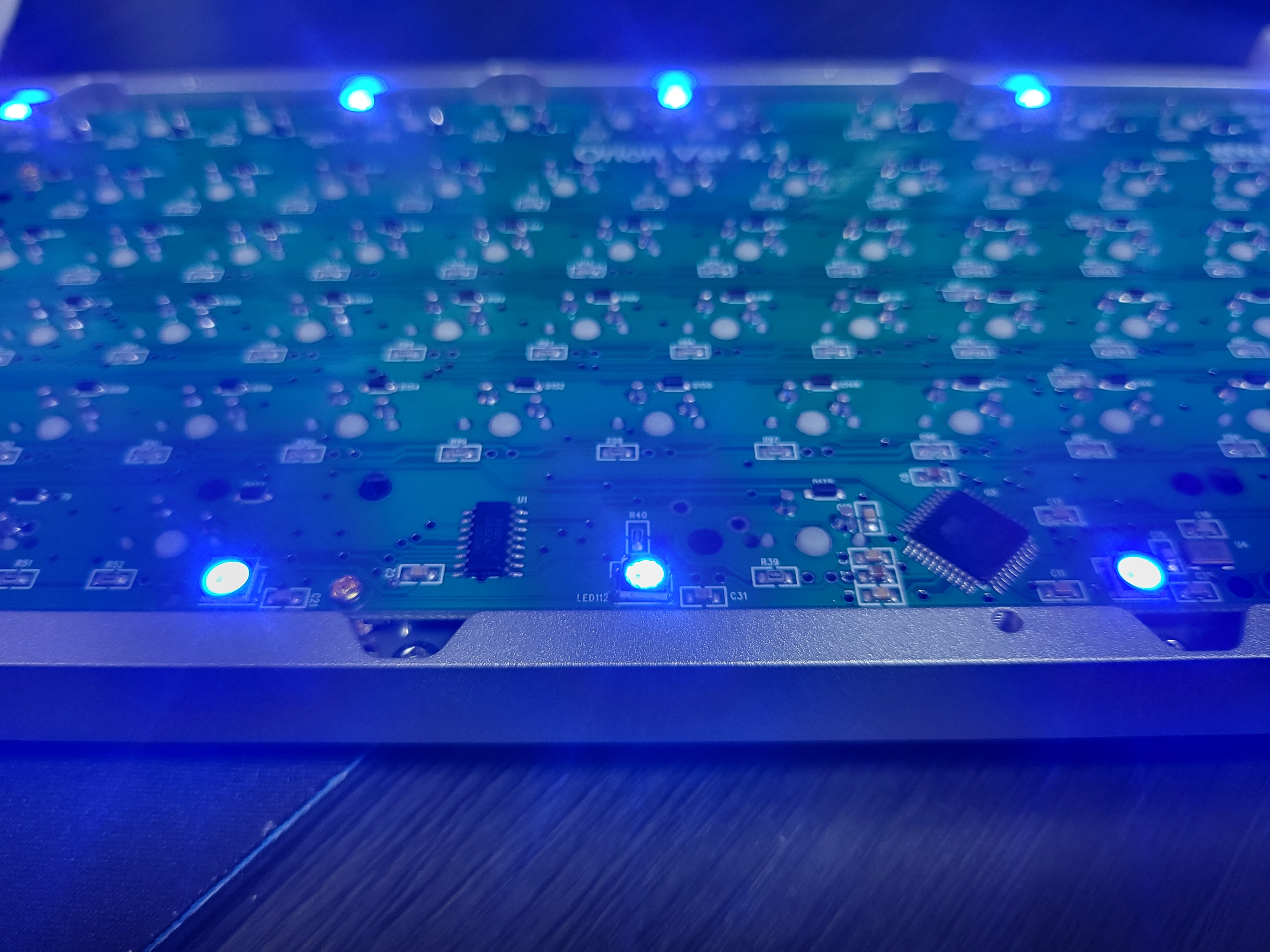

 하우징을 열어서 기판을 살펴보니 저 부분의 LED가 청색광이 거의 안 나오고 있었다.



멀티미터로 찍어보니 전압은 다른 소자들과 동일하게 공급되는 상황. 주변 회로의 문제는 아닌 듯 보였다.



이 키보드가 기성품이 아니고 공제한지도 벌써 3년이 넘어서 기판을 따로 구할 수가 없는지라 골치가 아파왔지만 자세히 보니 LED가 흔한 규격인듯 보였다. 크기가 5mm x 5mm 이고 4핀인것으로 찾아보니 보통 WS2812내지 5050이라 부르는 디지털 LED이다.





따라서 일단 제일 비슷해보이는 걸로 주문하고, 직접 교체해보기로 했다.







그렇게 도착한 LED.

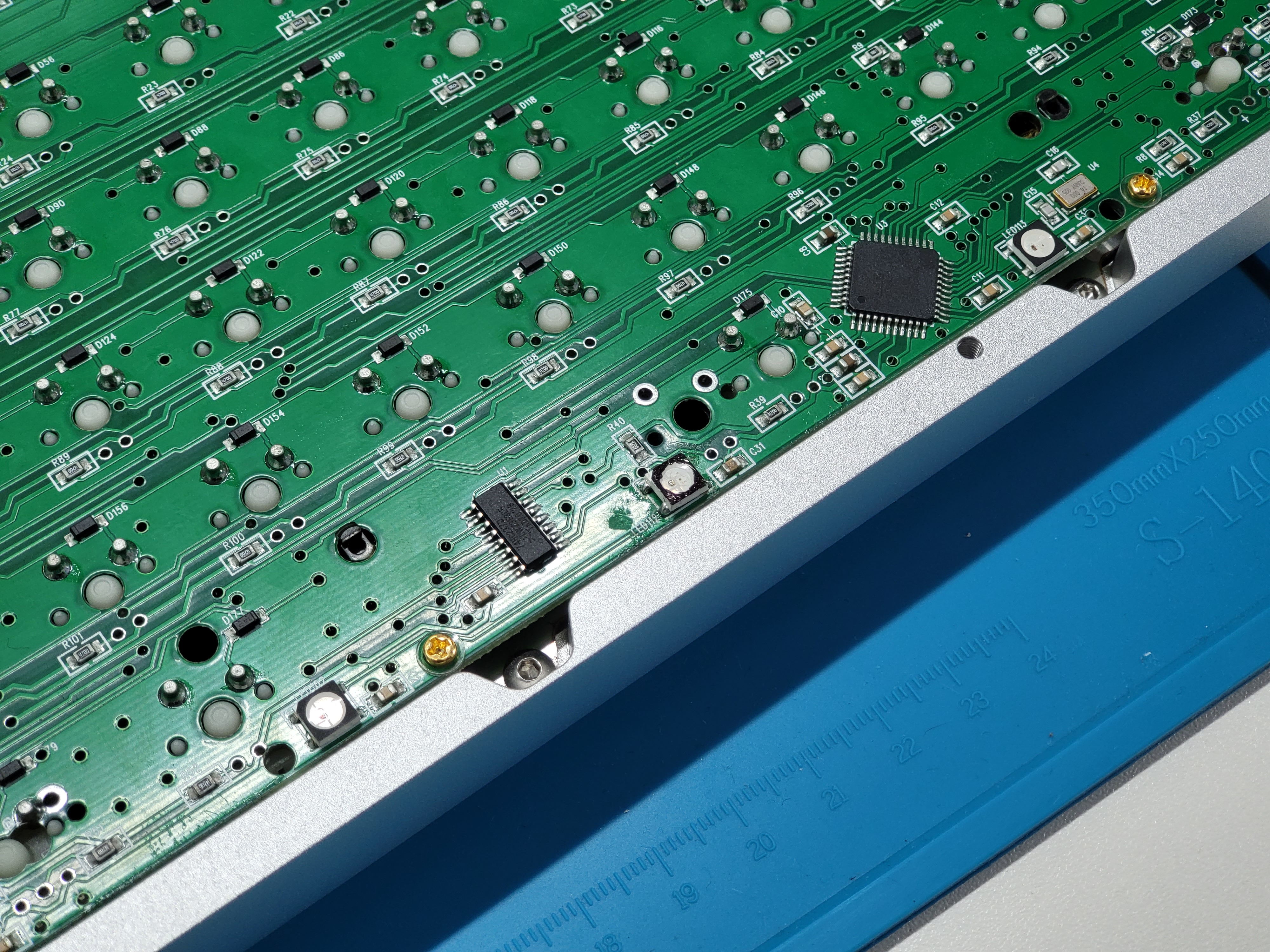

 기판을 작업대에 옮기고 제거할 LED에 네임펜으로 표시를 해 준다. 이런 작업 할 때 의외로 정신 말짱한 사람들도 고장난 거 냅두고 멀쩡한거 떼는 사태가 자주 벌어지는만큼 마킹을 열심히 해야 한다.





 ball grid array 정도는 아니지만 SMD땜은 거의 해본적이 없어서 쉽지 않다.. 특히 디솔더링은.

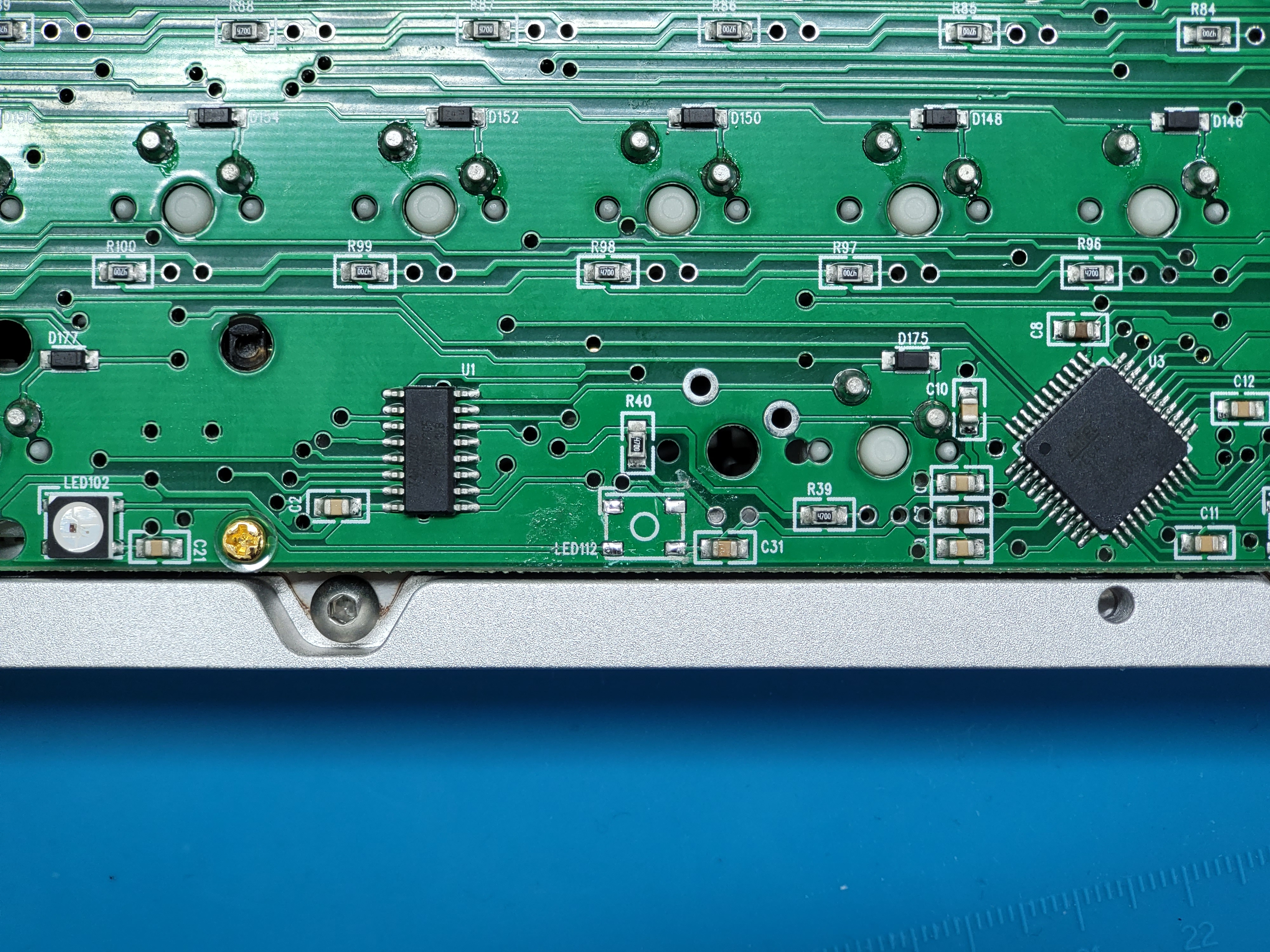

기존 LED를 거의 부수다시피 해 가며 발 4개를 전부 떼어냈다.



그리고 새로운 LED를 맞춰본다.



이 때 패드의 납을 전부 없앤 상태에서 플럭스를 바르고 납을 먹이면서 깔끔하게 작업했어야 했는데 새벽에 작업을 하다보니 정신이 없어서 그냥 이대로 얼기설기 붙여버렸다.



처참한 땜 상태

 소자밀착도 안됐고 납은 과다하지만.. 어쨋든 붙긴 붙었다.





 다른 LED들은 윗면이 검은색이길래 새 LED도 어울리게(?) 칠해 봤는데 망했다.



아무튼 수리 결과는..





 잘 들어온다!

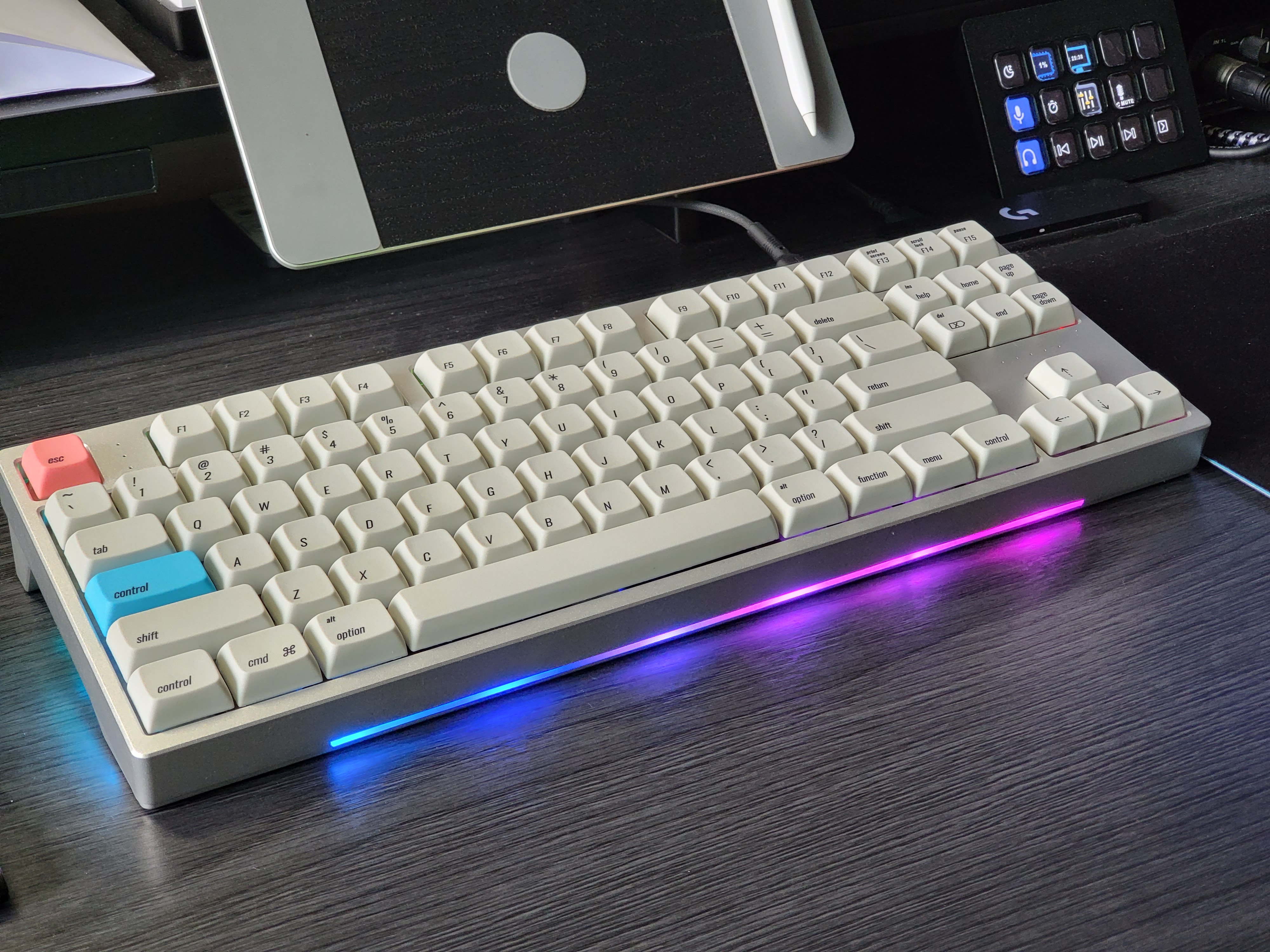

 다시 균일하고 밝은 청색광, 색상왜곡 없는 RGB 라이팅을 감상할 수 있게 되었다.







끝







수리 비용:



- 네오픽셀 WS2812B SMD 디지털 RGB LED 5050규격 4핀 - 500원 × 4EA (총 2,000원) -> (1개만 사용)

- 배송비 2,500원 -> (다른 부품과 같이 주문)



-> 합계 4,500원 (실질적 500원)
